賓士技術通報-賓士車輛入D 檔無反應，或延遲作動
本文由茂倫科技提供
賓士技術通報
主 旨：賓士車輛入 D 檔無反應，或延遲作動。
涉及車型：賓士 W164 ML-CLASS W221 S-CLASS 配備 722.9 變速箱帶 A80 選檔開關模組(ISM)。

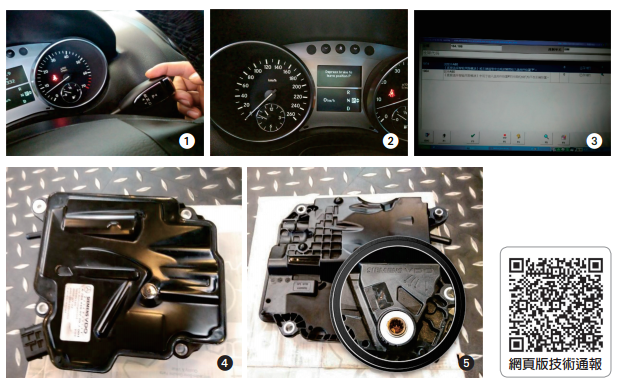

故障症狀：車輛有間歇性無法入 D 檔情況，或是入 D 檔時間延遲明顯，執行任何軟體編程升級或是檔位學習過程都無法改善 ( 圖 1 所示排檔開關 ) 儀錶中央顯示踩下煞車後入檔的白色警示( 參見圖 2)，使用實際值觀察，當排檔開關排入任何檔位時，其目標值與實際值都是吻合的，但是車輛並未真正入檔，因此儀錶盤檔位燈號保持P 檔不變， 延遲 5 秒後才跳至目標D 檔位，診斷故障代碼 1904/1974 ( 參照圖 3)，原因皆為A80 選檔開關模組的檔位不正確引起，清除故障碼後使用幾次選檔桿將會再次產生。
產生原因：電子選檔開關 ISM (A80) 選檔開關模組故障產生作動不良導致時無反應或延遲反應。解決方式：更換全新的 ISM 選檔開關模組，位於變速箱左下側，在安裝時確保了您已經排入 “P”檔位，若變速箱軸心不在P 檔，使用專用工具進行旋轉調整，切勿對 ISM 作任何強制旋轉調整位置的動作，這會使 ISM 內部齒輪斷裂損壞 ( 參見圖 5)，安裝完成後請使用 DAS 執行編程與行駛授權作業，否則車輛無法起動及入檔。
