賓士工程版DTS Monaco 技術研討

本文由茂倫科技提供

主題：W222-S 級 W205 C 級車型裝備 COMMAND NTG-5 影音系統，如何在不加裝任何外掛組件之下使用賓士工程版 DTS-MONACO 直接開啟或關閉行駛中觀看 DVD 功能設碼，按以下步驟實現：

開啟DTS-MONACO 打開一個工作區並選擇車型， 在此以 205 為例





在上排功能列中選擇 Variant Coding ( 變型設碼 )繼而在 LogicalLink 選 擇 HU5 (HSCAN_UDS)NTG5 影音系統，若出現綠色方框黃色V 字符號則連接模塊成功





在Domain 區段列選擇[012] Driver DistractionECE/USA/CHN在分段項目Fragment 選中TV/Video 接著點開中間的定義列，可以發現到都是以Disable ( 禁用) 為字首的項目) 包含入檔即禁用或行駛達5kph 以上禁用





如果要改為啟用那必需要給出Enable ( 啟用) 項目或讓禁用的限制速度改到無限大，既然在此無這種選項，那就必須自行製造一個啟用條件，最簡單的方式就是讓禁用速度無限大，這樣就會使影音在行駛中連續保持啟用狀態, 在此可以注意到改變行駛觀看DVD 的當前設碼串列在圖中的第二節21 表示行駛達5kph 以上禁用，在當前設碼串的第二字節填
入“FF”取代原來的“21”改完記得要壓下右下方的套用選項( 綠色打勾符號)





修改好以後壓下 Do Coding 執行設碼，成功後原始設碼串第二字節就會變成FF，然而在分段項目Fragment 中General Edit Speller 與TV/Video 的定義列將會變空白並被標上? 號，無需理會

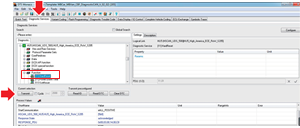

點擊上排功能列選中診斷服務Diagnostic Service繼而選擇FN 當中的控制單元復位(HardReset) 壓下Transmit 執行後等待主機重開機後，執行路試確認行駛中可以觀看影片，改造完成
