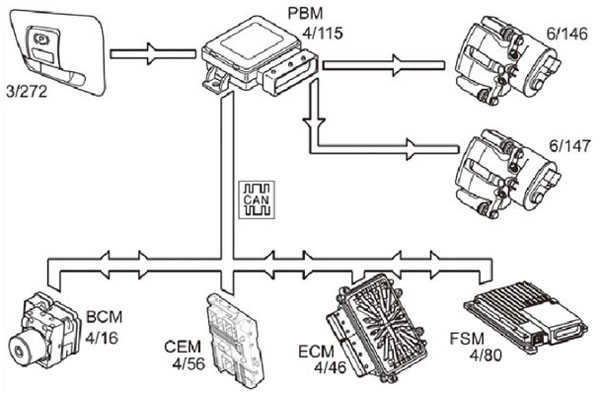

系統說明：車輛在7km/h的速度及以下定義為靜止。駐車煞車任何時候都可以啟動。當駕駛按下駐車煞車開關(3/272)時， 就會有一個模擬訊號傳送到駐車煞車模組(PBM)(4/115)，該訊號會啟動煞車卡鉗(6/146-147)中的電動馬達。

要鬆開駐車煞車，駐車煞車模組(PBM)需獲得下列訊息：

1. 來自駐車煞車開關的訊號
2. 鑰匙在點火開關中，或者引擎必須在運轉， 經由CAN網路從中央電子模組(CEM)(4/56)獲取該資訊。
3. 來自煞車踏板感知器或離合器踏板感知器的訊號。中央電子模組(CEM)(4/56)提供有關煞車踏板位置(鑰匙在配件位置時使用)以及離合器踏板位置(適用於配備手動變速箱的車輛)的資訊。
4. 來自煞車踏板位置感知器的信號。煞車控制模組(BCM)(4/16)提供有關煞車踏板位置的資訊(在點火開啟、引擎在運轉，或者在嘗試啟動時使用)。
駐車煞車模組(PBM)通過在CAN網絡上讀取訊息而從上述控制模組獲得資訊，若所有條件都滿足，駐車煞車模組(PBM)就啟動煞車卡鉗中的電動馬達(6/146，6/147)並鬆開煞車來令片。

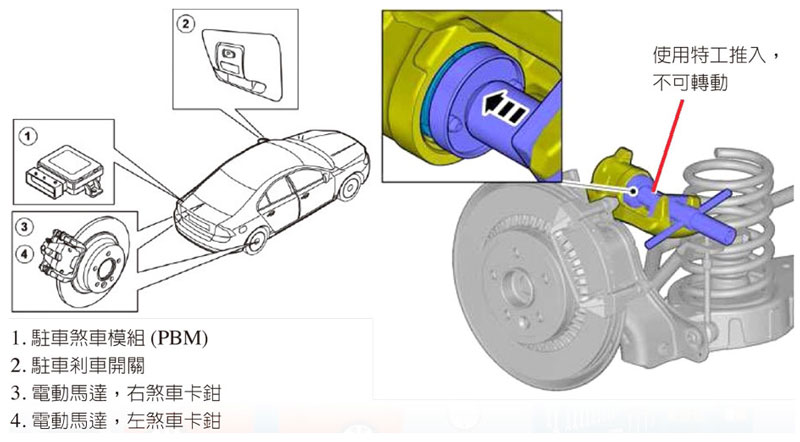

檢修說明：配備Electronic Parking Brake-EPB電子駐車煞車系統之車輛，於保養或維修作業時，須使用儀器操作來進入維修模式才能順利完成作業。

操作說明：在此使用車偉佳科技的CST Ⅱ汽車診斷儀器來做操作說明，各家儀器操作方式大同小異，請參考各家儀器操作說明後實施作業，方式如下：
• 先確認電瓶電壓正常，電壓不足會導致執行異常。
• 引擎停止，將儀器連接好後，KEY ON (紅火)。
• 從VOLVO診斷功能 進入。
• 從1997年後(年份) 進入。
• 選XC60系列為例 進入。
• 從煞車 ABS 進入。
• 從PBM- 駐車煞車模組 進入。
• 從特殊功能 進入。
• 從啟動維修模式 進入。
• 進入後畫面顯示等候25秒，時間到畫面彈
出視窗顯示：動作已完成!! 按一鍵繼續。
• 此時即可更換煞車來令片，來令片更換好後，按確定離開。
• 從退出維修模式 進入。
• 進入後畫面顯示等候12秒，時間到畫面彈出視窗顯示：動作已完成!! 按一鍵繼續。
• 按確定離開，完成維修動作。
• 來令片更換好後即可退出診斷儀器，檢查操作電子駐車煞車系統是否正常作動。
