技術通報-廠牌 Mitsubishi 車型 Savrin 年份 2001- 排氣量 2.0L
技術通報
廠牌 Mitsubishi
車型 Savrin
年份 2001-
排氣量 2.0L
故障徵狀：引擎無法啟動
說 明：
此車在引擎控制系統上無配備晶片防盜系統，當故障出現時引擎無法啟動。讀不到故障碼。
檢測要領：
一、 參照檢修資料的點火及燃油控制系統說明進行檢測維修，初步檢測火星塞跳火距離不在2公分以上，故無法點火啟動引擎。
二、 檢查曲軸位置感知器之輸出信號，將曲軸感知器接頭拆開後，點火開關置於ON位置，測量 # 1 pin搭鐵是否正常。測量 # 2 pin與搭鐵間應有5V參考電壓。測量 # 3 pin與搭鐵間應有12V電壓，若正常請將感知插頭接回。
三、 利用電壓錶測量 # 2 pin與 # 1 pin間的電壓值，當打啟動馬達引擎運轉時，可測到電壓值應有0.4~4.0V之電壓。
結 論：
一、 本車進行測量曲軸位置感知器之啟動電壓時，電壓均為0.2V以下，故引擎無法啟動。
二、 曲軸位置感知器之電壓輸出需依靠引擎轉動時曲軸感應板作為磁場切割
三、送出電壓，因此判定可能原因：曲軸感應板不良。
四、 拆下正時皮帶進一步檢查感應板後，發現感應板有彎曲現象，因而致使曲軸位置感知器無法送出正常啟動電壓。
五、 更換曲軸感應板後即可發動引擎。

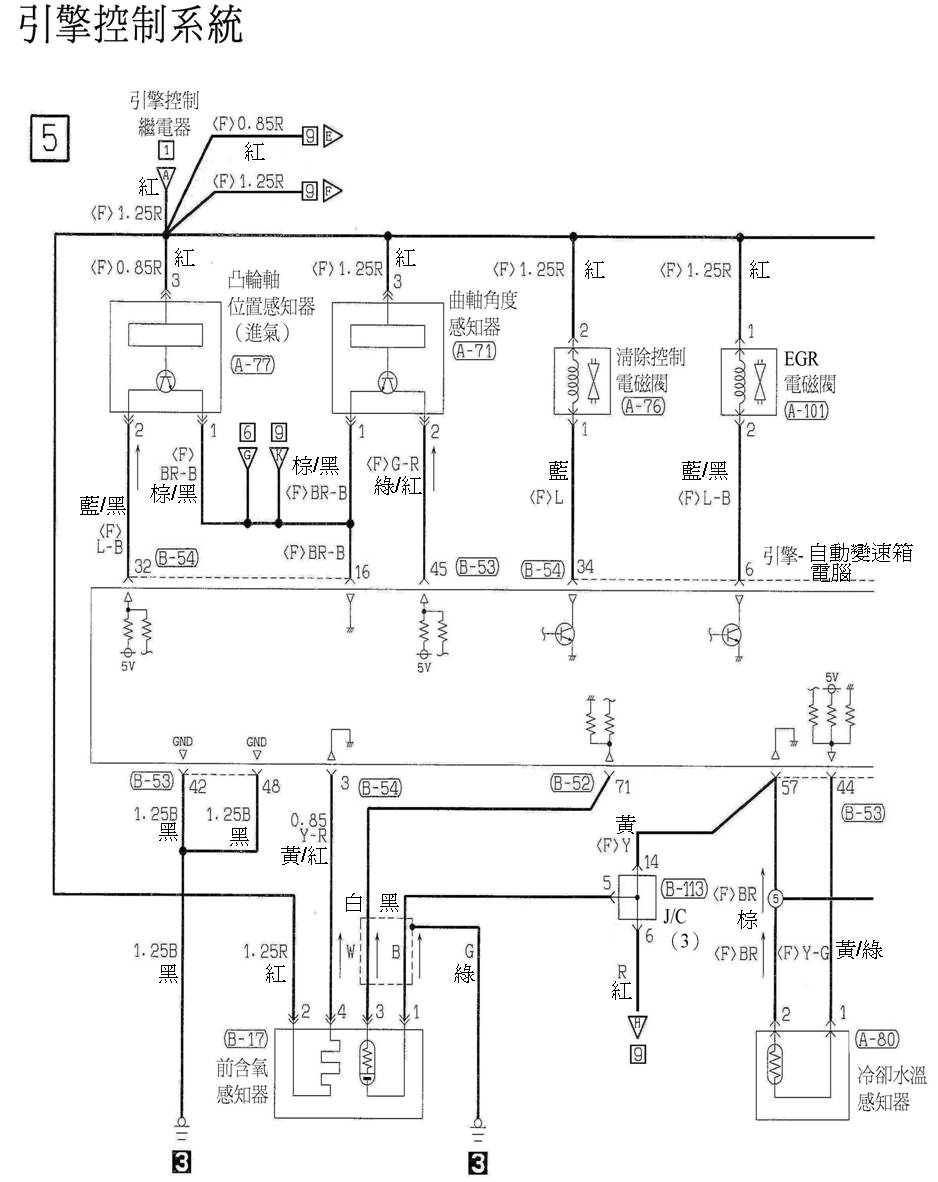

參閱零件位置圖及線路圖
廠牌 Mitsubishi
車型 Savrin
年份 2001-
排氣量 2.0L
故障徵狀：引擎無法啟動
說 明：
此車在引擎控制系統上無配備晶片防盜系統，當故障出現時引擎無法啟動。讀不到故障碼。
檢測要領：
一、 參照檢修資料的點火及燃油控制系統說明進行檢測維修，初步檢測火星塞跳火距離不在2公分以上，故無法點火啟動引擎。
二、 檢查曲軸位置感知器之輸出信號，將曲軸感知器接頭拆開後，點火開關置於ON位置，測量 # 1 pin搭鐵是否正常。測量 # 2 pin與搭鐵間應有5V參考電壓。測量 # 3 pin與搭鐵間應有12V電壓，若正常請將感知插頭接回。
三、 利用電壓錶測量 # 2 pin與 # 1 pin間的電壓值，當打啟動馬達引擎運轉時，可測到電壓值應有0.4~4.0V之電壓。
結 論：
一、 本車進行測量曲軸位置感知器之啟動電壓時，電壓均為0.2V以下，故引擎無法啟動。
二、 曲軸位置感知器之電壓輸出需依靠引擎轉動時曲軸感應板作為磁場切割
三、送出電壓，因此判定可能原因：曲軸感應板不良。
四、 拆下正時皮帶進一步檢查感應板後，發現感應板有彎曲現象，因而致使曲軸位置感知器無法送出正常啟動電壓。
五、 更換曲軸感應板後即可發動引擎。
參閱零件位置圖及線路圖
