200511亞太技術公報

全球華文最大技術網站：www.asedo.net 技術通報
3.電磁閥測量腳位圖：

4.電磁閥換檔時機表：
排檔檔位 換檔電磁閥A 換檔電磁閥B 換檔電磁閥C 換檔電磁閥E 換檔電磁閥F
P — — — ON OFF
R ON ON ON OFF OFF
N — — — ON OFF
D(1檔) ON OFF OFF OFF OFF
D(2檔) ON ON OFF OFF OFF
D(3檔) ON ON ON OFF OFF
D(4檔) OFF ON ON ON OFF
D(4檔、扭力變換器作用) OFF ON ON ON ON
2 ON ON OFF OFF OFF
1 ON ON OFF ON ON

檢測結果與處理方式： 1.測試時，發現換檔電磁閥C作用時有時無，判定此故障問題可能在線路接觸不良。 2.經檢查線路發現插座接線頭有氧化，將線束與線接頭重新整修。 3.將故障碼清除後，進行路試，行駛速度在60~80時，加速正常也不在抖動。 結論： 此車之變速箱線束在電瓶下方，因此比較有此線路氧化可能，故在檢修時須注意線束是否有不良或腐蝕現象，先查修。

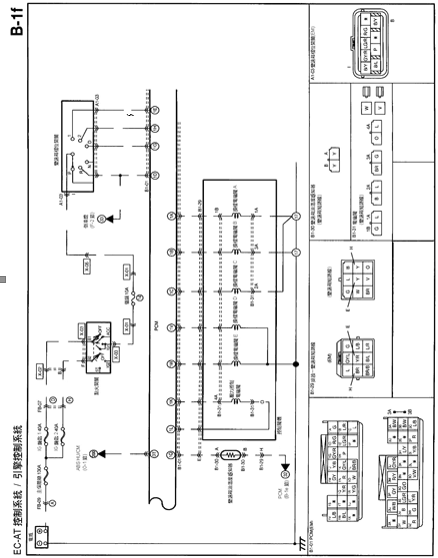

  A/T電磁閥線路圖：
