車偉佳技術公報-電子節汽門怠速作動器檢測

車種：FORMOSA
車型年份：2000~2004年台朔一號2.5V6
檢修說明：


台朔一號2.5V6引擎採用了電子節汽門裝置，但這與Mercedes Benz或BMW等的電子加速/怠速/定速控制系統大不相同，台朔一號的電子節汽門僅有怠速控制的作用，電子節汽門馬達作動行程較為小，全部行程只有0゜~22.5゜之間，超出這個作動角度之後仍然依靠傳統的加速踏板鋼索來操作節汽門，因此它的名稱叫做Main Throttle Idle Actuator（MTIA），翻譯為「主節汽門怠速作動器」，我們可以把它當作是一個普通的直流怠速馬達。

處理方式：

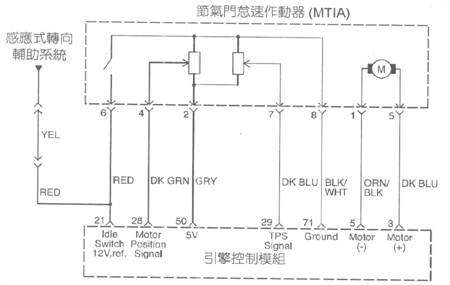

節汽門怠速作動器元件量測：
PIN 1(橙/黑)節汽門作動馬達PWM控制－
PIN 5(深藍)節汽門作動馬達PWM控制＋
PIN 8(黑/白)感知器搭鐵
PIN 7(深藍)節汽門位置感知器回饋
●節汽門全開 4.1~4.7V
●節汽門全關 0.3~1.0V
PIN 2(灰)感知器5V電源
PIN 4(深綠)節汽門作動馬達位置回饋
PIN 6(紅)怠速位置接點
● 節汽門在怠速位置 12V
● 節汽門非怠速位置 0V



晶片鑰匙程式化設定
車種：馬自達
車型年份：MAZDA 6 2.0/2.3
檢修說明：

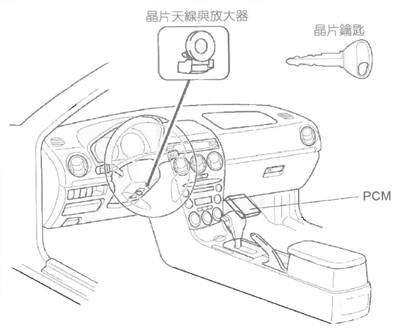

當晶片防盜系統元件被更換，或欲增加新鑰匙時必須實施這些程序。
車主有2把以上的鑰匙時，設定程序無須診斷儀器即可操作，但當車主只剩一把鑰匙或沒有任何鑰匙時則需要WDS診斷儀器來登錄鑰匙！
處理方式：
■ 本系統一次只可設定一把鑰匙，程序中不得使其它鑰匙或金屬物品接近點火開關，建議將要設定的鑰匙從鑰匙圈拆下。
有2把以上的鑰匙時的設定程序（30秒鐘以內需完成程序）。
1.取得所有鑰匙（包含新鑰匙）。
2.使用可以發動引擎的主鑰匙將點火開關KEY ON。
3.等候約3秒後防盜指示燈熄滅。
4.防盜指示燈熄滅後4秒鐘之內將點火開關轉回LOCK並抽出鑰匙。
5.第2把鑰匙同樣實施2~3的歩驟。
6.第3把鑰匙同樣實施2~3的歩驟。
7.依程序設定其它鑰匙，最多可設定8把鑰匙。
8.程序完成，嘗試用每把鑰匙啟動引擎。
