三菱車系中SWS系統的中文名稱為「智慧型線路系統」，功能是將車身的燈光中控鎖、雨刷、電動窗點火開關及各項延遲計時與警報提醒的控制裝置，以迴路將各電腦模組連結整合在一起，以數位信號進行傳輸，簡化車身控制線路。

SWS系統可進行設置的部份有：

1. 陽光感測器的感光度功能(分為高感光、標準感光、低感光、極低感光)


2. 頭燈自動斷電功能(有或無)


3. 雨刷車速感應功能(有或無)


4. 後視鏡自動復位和展開功能(有或無)


5. 遙控門鎖動作時轉向燈閃光功能(有或無)


6. 室內燈延遲熄滅功能(分為30、10、0 秒)


7. 遙控器控制門鎖動作時後視鏡和電動窗(包括天窗)的連動功能(有或無)


8. 恢復原廠設定

進入設定模式：

任何一項功能的設定必須在 SWS 進入設定模式之後才能進行，使 SWS 進入設定模式的方法如下：

• 關所有燈

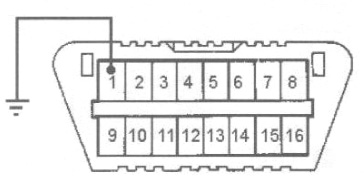

• 連接 MUT 專用電腦，若無則可將診斷座 1號端子接地(如圖)


• 將鑰匙插入點火開關， KEY OFF


• 關車門


• 將雨刷與玻璃洗滌器開關置於 ON 的位置(約 10秒)，當蜂鳴器發出聲響時 SWS進入設定模式

注意：SWS 進入設定模式後的3秒內，必須完成一項功能的設定，因 3秒後 SWS會自動解除設定模式

• 陽光感測器的感光度功能設定：


• 使 SWS 進入設定模式


• 將前照燈開關置於 AUTO 的位置


• 將轉向燈開關置於 LH 位置


• 將前照燈變光開關置於ON位置 2秒以上，然後將開關置於 OFF 位置，接著再將開關轉到ON的位置( OFF—ON)


• 在聽到蜂鳴器的聲響(最多4聲)後，將前照燈變光開關置於OFF的位置，已結束功能的設定

說明：如在蜂鳴器響第一聲、第二聲、第三聲、第四聲將前照燈變光開關置於 OFF位置，則陽光感測器被相對應設定為高感光、標準感光、低感光、極低感光

• 頭燈自動斷電功能設定方法：


• 使 SWS 進入設定模式


• 將頭燈開關置於 ON


• 將轉向燈開關置於 RH 位置


• 將頭燈變光開關置於ON位置 2 秒以上，然後將開關置於 OFF 位置，接著再將開關轉到 ON 位置


• 在聽到蜂鳴器聲響(最多兩聲)後，將前照燈開關置於 OFF位置以結束功能設定

說明：在蜂鳴器響第一聲或第二聲後將前照燈開關置於 OFF 位置，則頭燈被相對應設定為有或無自動斷電功能

• 雨刷車速感應功能設定：


• 使SWS進入設定模式


• 將雨刷 ONE TOUCH 開關置於 ON位置2秒


• 在聽到蜂鳴器聲(最多兩聲)後，將雨刷 ONE TOUCH 開關置於 OFF 位置，以結束功能設定

說明：在蜂鳴器第一聲、第二聲後將雨刷 ONE TOUCH 開關置於 OFF位置，則雨刷被相對設定為有或無車速感應功能

• 後視鏡自動復位和展開功能設定方法：


• 使 SWS進入設定模式


• 將後視鏡的回收開關置於 ON位置兩秒以上


• 在聽到蜂鳴器聲響(最多兩聲)後，將後視鏡的回收開關置於OFF位置，以結束功能設定

說明：在蜂鳴器響第一聲、第二聲後將後視鏡的回收開關置於 OFF位置，則後視鏡相對被設定為有或無自動復位和展開功能

• 遙控器門鎖動作時轉向燈的閃光功能的設定方法：


• 使 SWS進入設定模式


• 在 2 秒內按2次遙控器的 LOCK鍵(蜂鳴器可能響1聲，也可能響2聲)，以完成遙控門鎖鎖止時轉向燈閃光功能的設定

說明：如在按2次遙控器的 LOCK鍵後聽到蜂鳴器響一聲，則轉向燈被設定為遙控器上鎖時有閃光功能;如在2秒內按2次遙控器LOCK鍵，則轉向燈被設定為遙控器上鎖時無閃光功能(當蜂鳴器的聲響次數與要求不同時，可重新按2次LOCK鍵)

在遙控門鎖動作時轉向燈具有閃光功能的條件下，用遙控器上鎖車門鎖時，室內燈會隨轉向燈閃2次，而在用遙控器解除門鎖時，室內燈會持續亮15秒;而在遙控門鎖動作時轉向燈無閃光功能的條件下，室內燈仍有閃光2次和持續亮15秒的功能

• 室內燈延遲熄滅功能之設定：


• 使SWS 進入設定模式


• 把轉向燈開關置於 LH位置，並在 3秒內把轉向燈開關在LH位置與RH位置間來回襏動(LH--RH--LH--RH--LH)


• 在聽到蜂鳴器聲響(最多3聲)後，將轉向燈開關置於 OFF位置，以結束功能的設定

說明：如在蜂鳴器第一聲、第二聲、第三聲後將轉向燈開關置於OFF位置，則室內燈被相對應設定為延遲 30S,10S,0S(不延遲)

• 遙控門鎖、後視鏡和電動窗的聯動功能設定方法：


• 使SWS進入設定模式


• 按電動窗主開關的任一鍵兩次(間隔時間為0.3秒)，以完成功能的設定(蜂鳴器可能響 1.2.3聲)

說明：如在把電動窗主開關的任一鍵按兩次後蜂鳴器響一聲，則遙控門鎖、後視鏡、電動窗即被設定為有聯動功能;如在把電動窗主開關的任一鍵按兩次後蜂鳴器響兩聲，則遙控門鎖、後視鏡、電動窗則被設定為無聯動功能;如把電動窗主開關按兩次後蜂鳴器響三聲，則後視鏡、電動窗被設定為電動窗關閉時有聯動功能(當蜂鳴器的聲響次數與要求不同時，可複按2次電動窗主開關的任一鍵)

• 恢復原廠設定功能的設定方法：


• 使SWS進入設定模式


• 把雨刷和玻璃洗滌器開關置於 ON位置 20秒以上，在蜂鳴器響2聲後SWS所設定的功能全部返回原廠設定，即SWS初使化
