車偉佳技術公報---故障探索 儀錶ABS故障警示燈及手煞車指示燈亮起
車型年份：
2008 福特 FIESTAR 1.6
檢修說明：
1. Key ON 時時速錶指針會自行到跑到 160 公里再降至 0Km 位置，路試時里程錶無作用ABS 燈及手煞車燈亮起。
2. 使用儀器診斷，故障碼為 U0121/PCM 與 ABS 控制模組失去溝通。

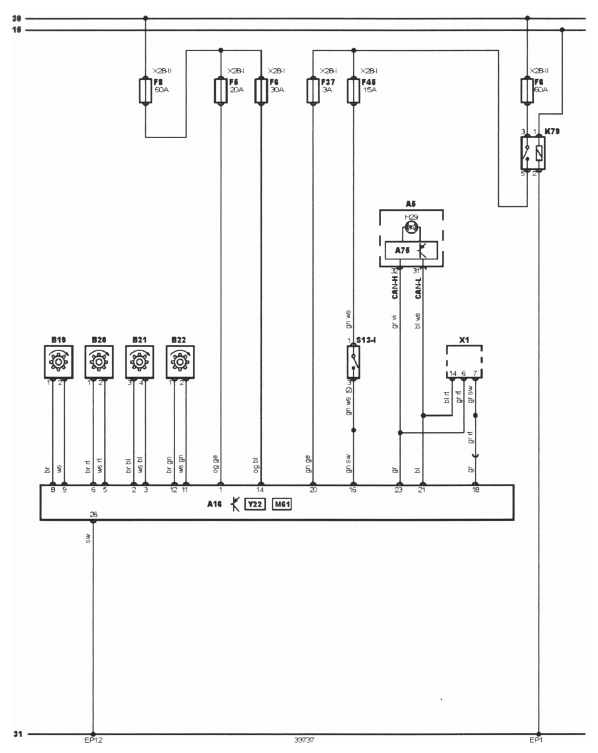

3. 檢查室內保險絲 F5.F6.F37.F45 保險絲均正常無燒毀

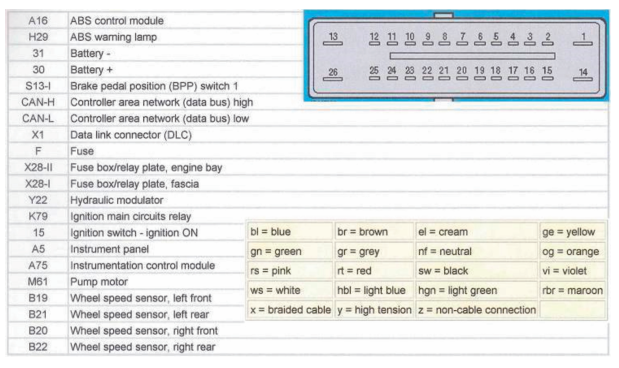

4. 檢查 ABS 模組接頭 .1.14.20.16Pin 腳電源均 12V 正常，測量 26Pin 與搭鐵點導通正常。
5. 檢查 ABS 模組 23 號腳 CAN-H 電壓 2.2V，21 號腳 CAN- L 電壓 2.1V。
6. 經檢測研判為 ABS 模組內部斷路，導致 ABS 控制模組失去溝通 ABS 故障警示燈亮起，更換 ABS 模組路試後故障排除。
