車偉佳技術公報－故障探索
BMW EGS 變速箱 4F81 傳動比監測，離合器 A 檢修
變速箱型式
E60, E61 N52 N54 ZF 6HP19 (6HP21) 6HP19X TU
E65, E66 N62 N73 ZF 6HP26
E70 (X5) N52 ZF 6HP19X (6HP21X)
E90, E91, E92, E93 N52K N54 ZF 6HP19 (6HP21) 6HP19X
狀況
變速箱警告燈亮起和車輛進入安全模式。 故障代碼 4F81 ( 傳動比監測， 離合器A)，在某些情況下，再加上後續的故障507B/507C( 駐車檔感測器信號不可靠) 或507D( 駐車檔不正確脫離)，存儲在EGS 控制模組。
可能的原因：
- 變速箱油位過低
- 有缺陷的適配器密封( 矩形) 之間的內部傳輸壓力洩漏。
檢修步驟：
- 檢 查 變 速 箱 油 位， 使 用 變 速 箱 油M-1375.4 (P / N83220142516)。
- 清除故障代碼和補足變速箱油並試駕車輛確認故障碼是否清除 如故障碼無法清除請更換閥體零件 2。

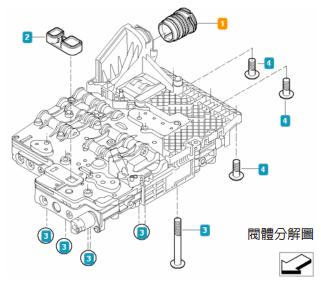

- 拆下變速箱的閥體，並檢查其過橋油封( 黑色，矩形) 是否龜裂。
零件 2 料號：24 34 7 588 724

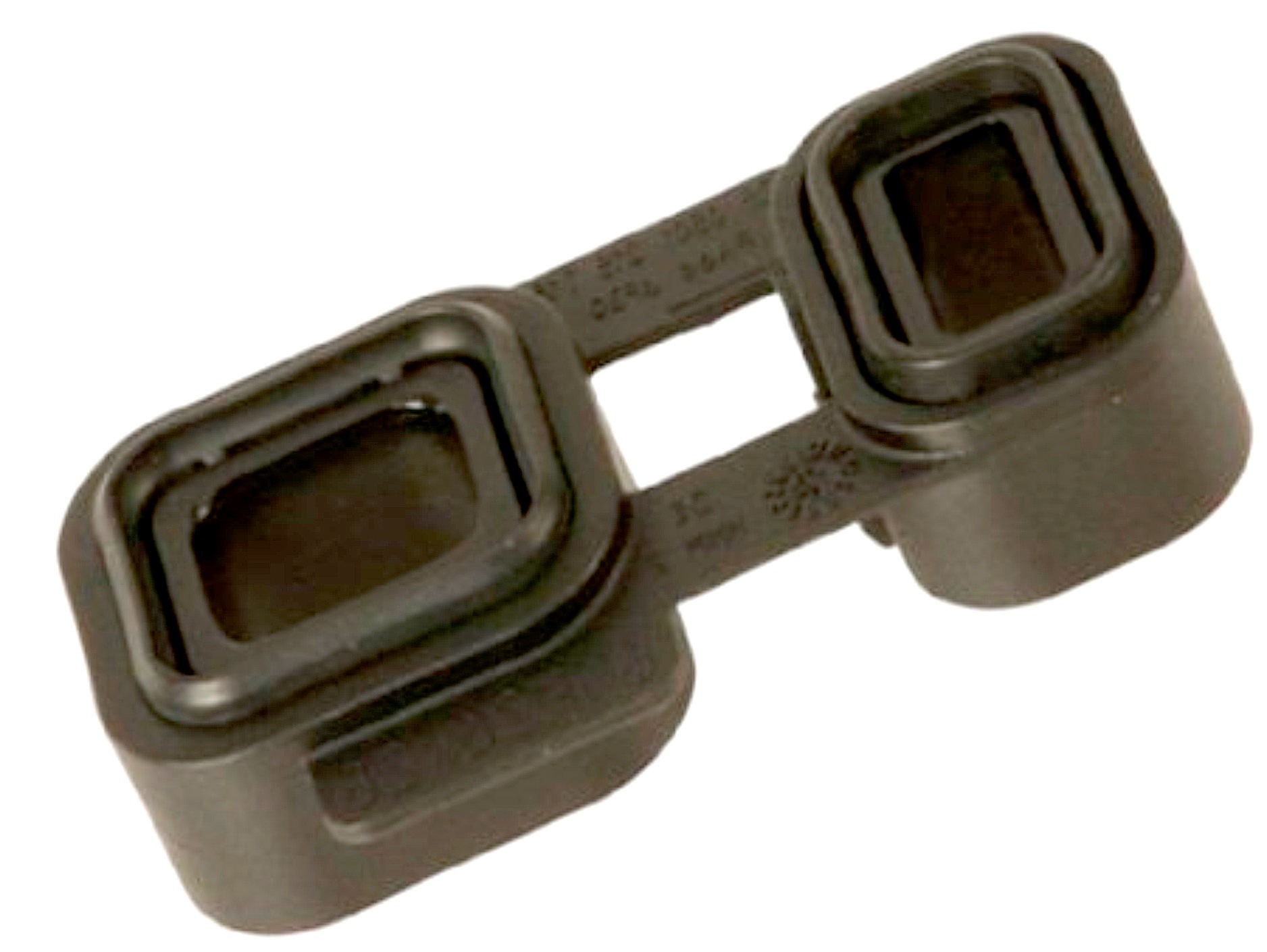

過橋油封
三菱 OUTLANDER/FORTIS 使用 CST 執行保養歸零程序

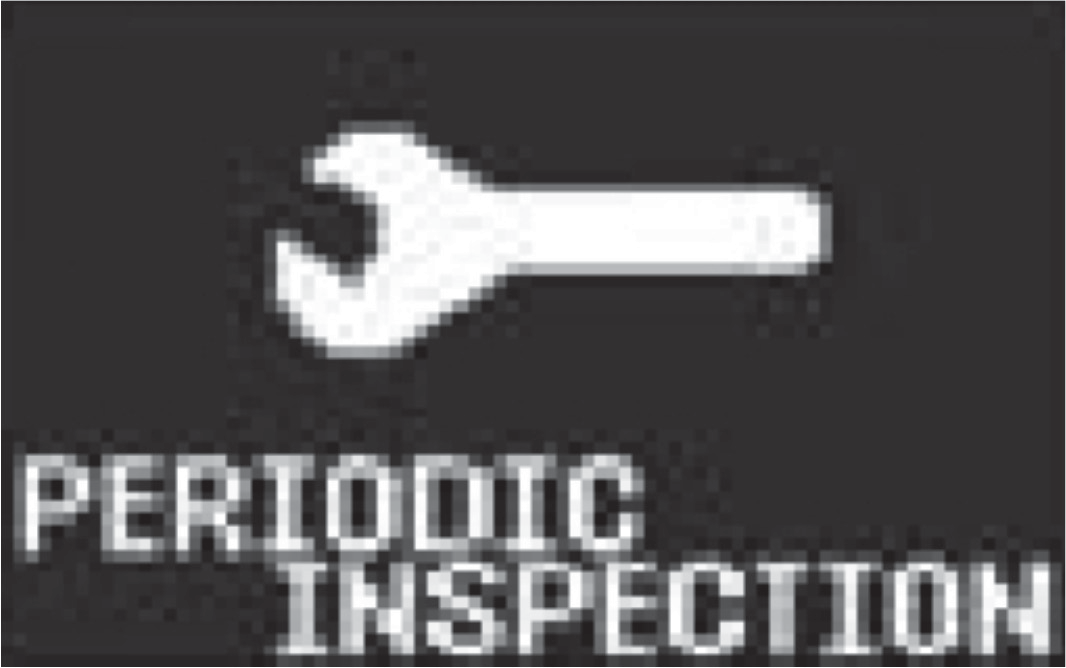

當點火開關從O F F 切換到O N 時， [PERIODIC INSPECTION] (定期檢查)會在資訊螢幕上顯示幾秒鐘，提醒請儘速至服務廠保養。
- 車輛不發動開紅火
- 進入儀表板[CAN]
- 選擇特殊功能
- 選擇保養歸零[ 執行完畢]
- 檢視保養里程
- 按車上[INFO] 按鈕檢視里程
- 如超過5000km 時請進入[ 額外提醒設定]如低於 5000km 時再執行一次保養歸零
PS: 如不能執行保養歸零時請先進入[ 取消額外提醒設定] 再執行一次保養歸零
超過 5000km 的設定
- 進入[ 額外提醒設定]
- 輸入設定距離 50 [ 每一單位為 100km]執行
- 輸入月份 0 執行
- 檢視保養歸零燈是否顯示 5000km
- 完成
關閉 月分設定
- 特殊功能進入
- 選擇 [ 周期提醒時間表設定] 進入
- 執行 [ 顯示關閉] 完成後返回
- 選擇 [ 可選擇間隔時間表設定] 進入
- 輸入公里數 [50] 月份 [0] 動作完成
- 選擇 [ 周期提醒時間表設定] 進入
- 執行 [ 可選擇的INT] 完成(CST 在第三頁最後一項)
板手變 [⋯⋯] 執行保養歸零
板手變 [OFF]
- 特殊功能進入
- 選擇 [ 周期提醒時間表設定] 進入
- 執行 [ 可選擇的INT] 完成(CST 在第三頁最後一項)
