故障探索-儀錶顯示冷卻水溫過高
2015-12-05
儀錶顯示冷卻水溫過高
車型年份：2008 MAZDA 3 2.0
檢修說明：儀錶顯示水溫過高說明冷卻系統出現異常
處理方式：檢查冷卻水容量及水箱／水箱蓋壓力測試，節溫器開度均正常。
使用診斷儀器數值分析，引擎冷卻水溫顯示正常，測量引擎冷卻水溫感知器數值正常。 觀察冷卻風扇運轉狀況發現，當水溫超過 100℃時冷卻風扇不運轉 ( 此時冷卻風扇應低速運轉) 當水溫超過 108℃時冷卻風扇緩慢運轉 ( 此時冷卻風扇應高速運轉)。

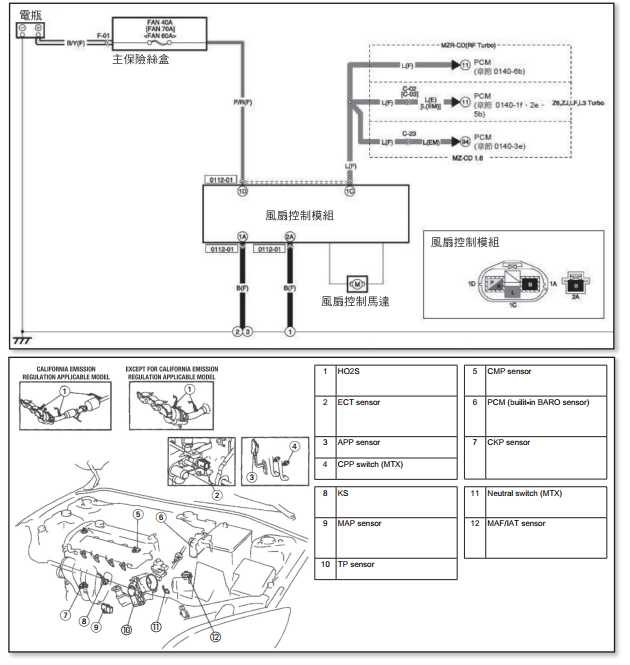

查閱相關線路得知，引擎電腦接收包括引擎水溫感知器、節汽門感知器、A/C 開關信號、車速信號、發電機負載等相關信號，計算冷卻風扇所需功 3率後，輸出訊號至冷卻風扇控制模組， 以控制風扇正確的運轉時機和風量。
使用一搭鐵線將風扇控制模組控制端直接搭鐵後，檢查冷卻風扇是否高速運轉，若依舊緩慢運轉或不運轉則為風扇控制模組故障。
若風扇可高速運轉則檢查控制端控制訊號傳輸是否正常，當水溫超過 100℃控制訊號必須95% 以上，若訊號未達標準則為引擎電腦內部搭鐵不良。經測試為風扇模組異常，更換試車後故障排除。
