福特柴油FOCUS恆溫空調自我診斷

車種：福特
車型年份：2007 FOCUS 2.0 TDCI

◤系統說明：

此車型在空調配備上分別有手動及自動恆溫空調 2 種，其中手動空調部分若有故障發生時並不具備自我診斷功能，而自動恆溫空調則可利用空調控制面板來做系統故障之診斷。
此恆溫空調系統除了控制冷、暖氣的輸出，鼓風機的速度外，還具有雙區域溫度自動控制功能，可依駕駛及前乘客的需求來設定 2 個區域的溫度。
當恆溫控制模組出現故障必須更換時，要做重新配置的動作，需要使用 WDS 將原本舊的模組內的資料擷取出來，再下載至新的恆溫控制模組(A/C 控制面板)

◤診斷方式：

A. 由 A/C 控制面板讀取歷史故障碼：
將點火開關轉至 KEY ON 的位置，同時壓下 OFF 及風向吹腳(FOOTWELL)按鍵 2 秒後放開，於 1.5 秒內按下頭部風向(HEADROOM)按鍵，故障碼將在螢幕顯示。

B. 由 A/C 控制面板讀取現存故障碼：
將點火開關轉至 KEY ON 的位置，同時壓下 OFF 及風向吹腳(FOOTWELL)按鍵 2 秒後放開，於 1.5 秒內按下 A/C 按鍵，故障碼將在螢幕顯示。

◤故障碼清除方式：

按下除霧鍵即可清除故障碼，並離開診斷模式，若壓下除霧鍵之外的任意按鍵，則僅會離開診斷模式而故障碼則不會被清除。

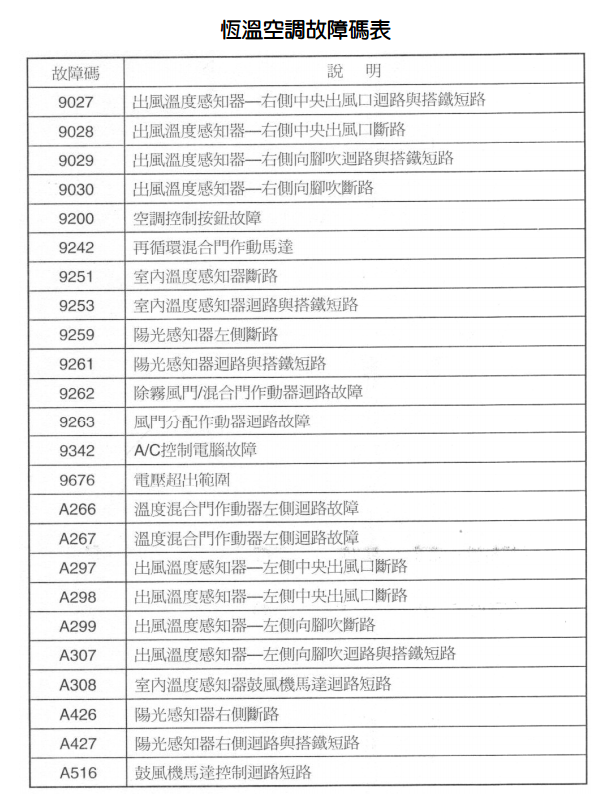

故障碼為 4 碼式，以 2 碼 2 碼的方式分別顯示在面板的左右螢幕上，若故障碼為 9028(出風口溫度感知器-右側中央出風口斷路)則在左螢幕顯示 90，右螢幕顯示 28。
