201106車偉佳技術公報

2011-06-05

儀表板上的O/D OFF指示燈不規律閃爍



◤檢修說明：

車種：TOYOTA

車型年份: 2004年VIOS 1.5

車主反應儀錶板上的O/D OFF指示燈會不定時閃爍。

◤處理方式：



經路試後確認故障再現， 使用診斷儀器對自動變速器控制系統進行檢測，結果未發現任何故障碼，找出O/D OFF相關線路圖，經線路圖可知，導致O/D OFF指示燈異常閃爍的原因包括O/D檔開關、線束接觸不良，O/D OFF指示燈燈泡、線束接觸不良，以及自動變速器控制模組ECM異常。

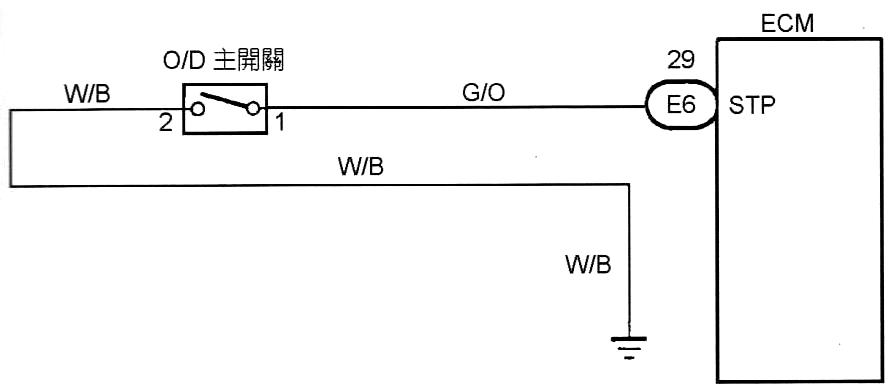

首先對O/D檔開關進行了檢查， O/D檔開關是一個單觸式開關，當開關按下時會給控制模組一個接地信號，此時儀錶板的O/D OFF指示燈會亮起，控制模組ECM會限制變速箱排入O/D檔；在按一下開關時，會再給ECM一個接地信號，此時儀錶板O/D OFF指示燈會熄滅，ECM允許變速箱排入O/D檔。

經測量可以確定開關導通正常， 因O/D檔開關是觸發開關，當O/D OFF指示燈閃爍時，測量ECM端子，沒有觸發信號，所以第1種故障原因被排除； 繼續檢查O/D OFF指示燈燈泡及線束接觸情況均正常。 ECM控制O/D OFF指示燈的搭鐵，當指示燈閃爍時，ECM的控制信號同時發生了變化，所以第2個可能的故障原因被排除。 此時，只剩下自動變速器控制單元本身的問題了。 根據上述檢測結果，可以確定O/D OFF指示燈閃爍時O/D檔開關並沒有向自動變速器控制單元（ECM）發送信號，而是控制單元自行發出的錯誤信號使O/D OFF指示燈不定時閃爍，研判問題應該出在ECM本身，經更換自動變速器控制單元(ECM)後，路試後故障排除。
